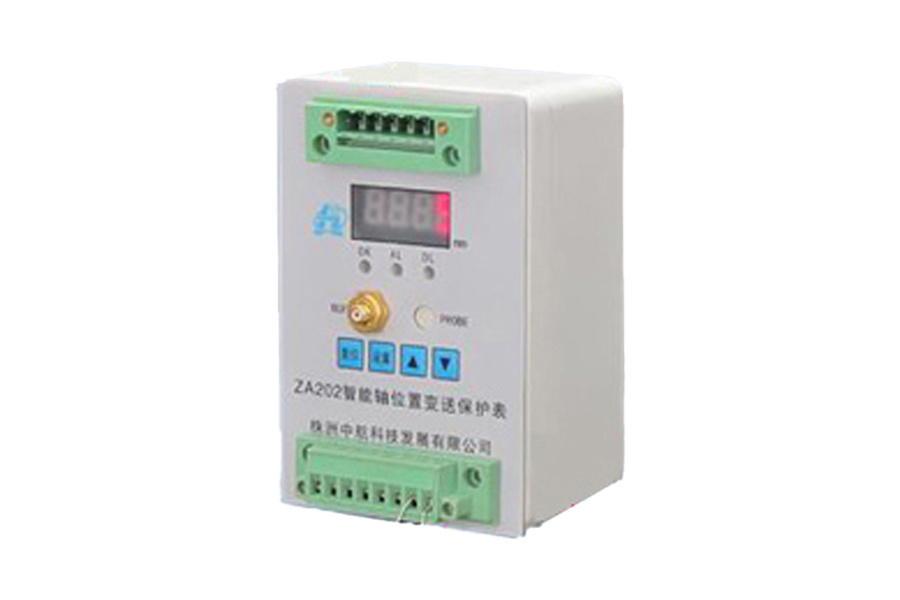

ZA202/302智能軸位置變送保護表
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表
ZA202/302智能軸位置變送保護表
ZA202/302 為單通道軸位移變送保護表。主要應用于在線實時測量旋轉機械轉子的軸向相對于軸瓦的位置，輸出軸位置的位移值，亦同時輸出兩級報警?？梢栽缙诎l(fā)現、報警、保護旋轉機械，使機器的運轉壽命加長，機組的維修周期縮短。
ZA202/302與長線性范圍的渦流傳感器對接，可經測量汽輪機轉子由于受熱而引起的相對膨脹，即差脹。無論是軸位置與差脹對于汽機保護都是非常重要的。在許多情況下，該兩個參量的測量要求使用雙冗余的系統。
ZA202/302 安裝極為方便，可以安裝在現場，亦可以安裝在控制室里。ZA202/302 的端子排可以直接拔出，將電纜固定以后，插入端子排即可。
機器的被測點位置：一般要求止推軸承附近安裝一套軸向的ZA202/302 表，兩套表使用同樣的配置與報警點設置，兩套表的報警輸出使用冗余，提高了對于機器保護的可靠性。
ZA202/302 保護表在出廠之前已經將各種參量調節、校驗好。只需要將相應的電纜連接上即可，一般無須作任何的調整和校驗。但是，ZA201 表亦提供給您完整的調節功能，可以調節的參數包括4 個報警點、軸位置輸出的零點、以及校驗滿量程。打開ZA202/302 表的標牌，您可以調節上面所述的各項參數。相關內容請參見隨機的用戶使用手冊。
ZA202 可以與滿足美國石油協會API670 標準的任何8 mm 渦流傳感器系統配接，亦可以與11mm、14mm、25mm、35mm 或50mm 渦流傳感器配接。標準的傳感器系統包含探頭、延長電纜和前置器，用戶亦可選用鎧裝式結構的電纜系統。詳細選項請見產品選型手冊。
ZA202/302 特別適用于老機組改造項目。ZA202/302 可以直接替代淘汰的二次儀表，而且具有所有的二次儀表的接口。
調整渦流傳感器的間隙，一般調節4-20mA 輸出到12±0.25mA, 或間隙電壓（BUF OUT 或端子“B/S”與“COM”）10.00±0.25V。
特 點
1、故障監測：
監測旋轉機械轉子的軸向位置或相對熱膨脹
可以替換派力斯公司的TM202 軸位移變送保護表
2、測量參量：轉子相對于軸瓦的位置（位移）
3、機組類型：各種滑動軸承的旋轉機械的監測。如汽輪機、風機、壓縮機、電機、泵、齒輪箱、水輪機等
適合于老機組改造
4、安裝要求：對于已有渦流探頭系統的機組，只需將連線接上，設置報警點即可
新項目，要求與主機廠、設計院協作，或與我公司聯系
技術指標
電氣指標：
1、工作電源：22-30Vdc，100mA
2、緩沖輸出（Buf Out）：原始信號輸出，輸出靈敏度：8.0mV/um
電壓輸出范圍：2-18V
輸出阻抗：500Ω。最大傳輸距離：300米
3、線性范圍：量程：用戶定義
4、繼電器（Alert/Danger）：節點容量：2A/220VAC
節點類型：?jiǎn)蔚峨p擲，SPDT
輸出隔離：1000Vdc
5、報警復位/ 報警旁路（RESET）：監測表內置報警復位鍵；遙控報警復位/ 報警旁路端子
6、外接渦流傳器（Sensor）: 靈敏度：8.0mV/um(200 mV/mil)
7、總位移輸出（4-20mA）：4-20mA，可以驅動750Ω的負載
1-5V，有源，輸出阻抗250Ω
8、報警點設置（Normal/Set）
范圍：0-100%滿量程 精確度：±0.1%
9、誤 差：線性誤差：＜1%FS（最小二乘法，25℃）
溫度系數：＜0.1% FS/℃
10、運行狀態光電管LED指示：
綠燈：系統自檢通過，儀表工作正常
黃燈：報警指示
紅燈：聯鎖指示
物理指標
1、外形尺寸：80W×120L×55H（mm）
2、重 量：1kg
環境指標：
1、溫度：-25℃～+65℃
2、貯存：-40℃～+100℃
3、濕度：90%非凝固
