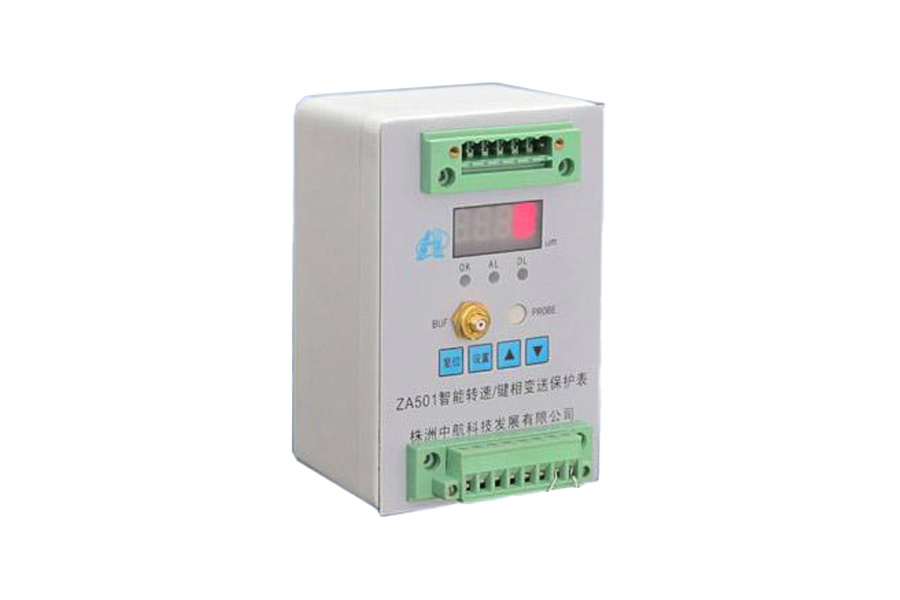

ZA501/503智能轉速/鍵相變送保護表
產品概述
ZA501/503為單通道轉速變送保護表。主要用于在線實時測量旋轉機械轉子的轉速，輸出轉速值，亦同時輸出兩級報警?？梢栽缙诎l(fā)現、報警、保護旋轉機械，使機器的運轉壽命加長，機組的維修周期縮短。低頻選項的ZA501/503可以測量汽輪機的零轉速等。
安裝簡單方便、無須任何調整，性能價格比高
ZA501/503轉速變送監測表適合于任何旋轉機械的轉速監測。安裝極為方便，可以安裝在現場，亦可以安裝在控制室里。端子排可以直接拔出，將電纜固定以后，插入端子排即可。
機器的被測點位置：我們一般要求在轉軸上刻一槽，安裝探頭，。然后接ZA501/503 表。槽的深度大于1mm。
ZA501/503 轉速表在出廠之前已經將各種參量調節、校驗好。只需要將相應的電纜連接上即可，一般無須作任何的調整和校驗。但是，ZA501 /503表亦提供給您完整的調節功能，可以調節的參數包括兩級報警點、振動輸出的零點、以及校驗滿量程。打開ZA501/503表的標牌，您可以調整調節兩級報警點的大小，4-20mA 輸出的零點“ZERO”等。將儀表從箱體中取出，你亦可以校驗儀表的滿量程（FULL SCALE）。相關內容請參見隨機的用戶使用手冊。
標準的鍵相器TTL輸出
緩沖輸出為標準的TTL 電平，可以直接對接任何的狀態監測儀表，作為鍵相器信號。亦可作為標準信號輸入PLC 或者DCS 處理為轉速信號。
高可靠、長壽的渦流傳感器系統
ZA501/503 可以與滿足美國石油協會API670 標準的任何5mm或8mm渦流傳感器系統配接。本公司的渦流傳感器為國際標準的8mm 探頭、5 米或9 米系統。包含探頭、延長電纜和前置器，用戶亦可選用鎧裝式結構的電纜系統。
ZA501/503特別適用于老機組改造項目。ZA501/503 可以直接替代淘汰的二次儀表，而且具有所有的二次儀表的接口。
特點
1、故障監測：監測旋轉機械轉速、零轉速等
可以替換派力斯公司的TM501
2、測量參量：實時轉速值
3、機組類型：各種滑動軸承的旋轉機械。如汽輪機、風機、壓縮機、電機、泵、齒輪箱、水輪機等
適合于老機組改造
4、安裝要求：對于已有渦流探頭系統的機組，只需將連線接上，設置報警點即可
技術指標
電氣指標：
1、工作電源：22～30Vdc
2、外接渦流傳感器：靈敏度：8.0mV/um(200mV/mil)
3、總轉速輸出（4～20mA）：4～20mA，可以驅動750Ω負載1-5V，有源，輸出阻抗250Ω
4、報警點設置：范圍：0-100%滿量程 精確度：±0.1%
5、運行狀態光電管LED 指示
綠燈：系統自檢通過，儀表工作正常
黃燈：報警指示
紅燈：聯鎖指示
6、轉速響應：5-10.0000RPM
7、緩沖輸出（Buf Out）：原始信號的TTL輸出
電壓輸出范圍：0-5V 輸出電阻：500Ω
8、繼電器(Alert/Danger)：節點容量：2A/220VAC
節點類型：單刀雙擲，SPDT
輸出隔離：1000Vdc
9、報警復位/報警旁路(RESET)：監測表內置報警復位鍵；遙控報警復位/報警旁路端子
物理指標
1、外形尺寸：80W×120L×55H（mm）
2、重 量：1000克
環境指標：
1、溫度：-25℃～+65℃
2、貯存：-40℃～+100℃
3、. 濕度：90%非凝固
