ZA201/301智能軸振動變送保護表
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表

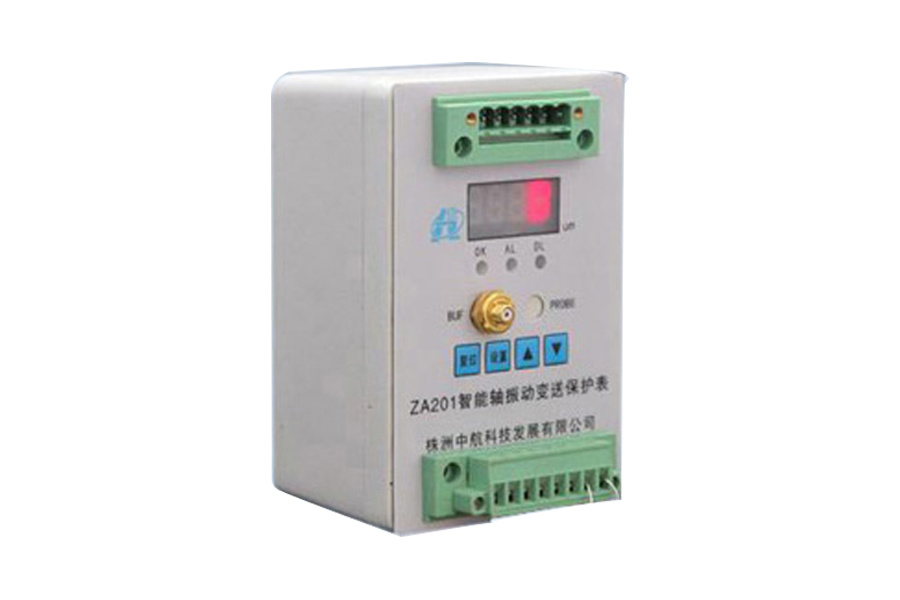

ZA201/301智能軸振動變送保護表
ZA201/301為單通道軸振動變送保護表。主要用于在線實時測量旋轉機械轉子的軸和徑向振動，輸出振動的位移峰峰值，亦同時輸出兩級報警。可以早期發現、報警、保護旋轉機械，使機器的運轉壽命加長，機組的維修周期縮短。
低頻選項的ZA201/301 可以測量水輪機的擺度、汽輪機的偏心等低頻狀態量。
安裝簡單方便、無須任何調整、性能價格比高
ZA201/301安裝極為方便，可以安裝現場亦可以安裝在控制室里。ZA201/301 的端子排可以直接拔出，將電纜固定以后，插入端子排即可。
機器的被測點位置： 一般要求在軸承附近安裝一套X，Y兩個間隔90°的ZA201表。對于標準的雙軸承的旋轉機械，一般配置4套振動表。
ZA201/301 保護表在出廠之前已經將各種參數調節、校驗好。只需要將相應的電纜連接上即可，一般無須作任何的調整和校驗。ZA201/301表亦提供給您完整的調節功能，可以調節的參數包括兩級報警點、振動輸出的零點、以及校驗滿量程。打開ZA201/301 表的標牌，您可以調整兩級報警點的大小，4～20mA 輸出的零點“ZERO”等。將儀表從箱體中取出，您亦可以校驗儀表的滿量程（FULLSCALE）。相關內容請參見隨機的用戶手冊。
高可靠長壽的渦流傳感器系統
ZA201/301 可以與滿足美國石油協會API670標準的任何5mm或8mm渦流傳感器系統配接。本公司的渦流傳感器為國際標準的8mm 探頭、5 米或9 米系統 ，包含探頭、延長電纜和前置器，用戶亦可選用鎧裝式結構的電纜系統。
ZA201/301特別適用于老機組成改造項目。ZA201/301 可以直接替代淘汰的二次儀表，而且具有所有的二次儀表的接口。
調整渦流傳感器的間隙，一般調節間隙電壓（BUF OUT或端子“B/S”與“COM”）10.0±0.5V。
特 點
1、故障監測
監測旋轉機械轉子的徑向振動，可測量軸振動、擺度、偏心等；
監測由于轉子的不平衡、不對中、機件松動等引起的振動增大；
可以替換派力斯公司的TM201 軸振動保護表
2、測量參數：徑向振動（位移）的峰峰值。
3、機組類型：各種滑動軸承的旋轉機械。如汽輪機、風機、壓縮機、電機、泵等。
適合于老機組改造。
4、安裝要求：對于已有渦流探頭系統的機組，只需將連線接上，設置報警點即可。
新項目，要求與主機廠、設計院協作，或與我公司聯系。
技術指標
電氣指標：
1、工作電源：22-30VDC，100mA
2、頻 響：（±3dB）:2.0-5.0KHz
低頻選項：0.5-100Hz
3、緩沖輸出（Buf Out）：原始信號的輸出
輸出靈敏度：8.0mV/um
電壓輸出范圍：2-18V（非校驗）
輸出阻抗：500。最大傳輸距離：300 米
4、繼電器（Alert/Daner）：
節點容量：2A/220VAC
節點類型：?jiǎn)蔚峨p擲，SPDT
輸出隔離：1000VDC
5、報警復位/ 報警旁路（RESET）
監測表內置報警復位鍵
遙控報警復位/ 報警旁路端子
6、外接渦流傳感器（Sensor）：
靈敏度：8.0mV/um(200 mV/mil)
7、總振動輸出：
4-20mA，可以驅動750Ω負載
1-5V，輸出阻抗250Ω
8、誤差：
線性誤差：＜1%FS（最小二乘法，25℃）
溫度系數：＜0.1%FS/℃
9、報警點設置：
范圍：0-100%滿量程；精確度：±0.1%
10、運行狀態光電管LED 指示：
綠燈：系統自檢通過，儀表工作正常
黃燈：報警指示；紅燈：聯鎖指示
物理指標
1、外形尺寸：80W×120L×55H（mm）
2、重 量：1000 克
環境指標
1、溫度：-25℃～+65℃
2、貯存：-40℃～+100℃
3、濕度：90%非凝固
