ZA-9801D手持式傳感器安裝測試儀
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表
ZA-9801D手持式傳感器安裝測試儀
ZA-9801D手持儀基于嵌入式系統平臺、采用大屏點陣液晶顯示屏、內置大容量鋰電池，可脫線對各式電壓輸出型傳感器進行供電及輸出信號采樣顯示，加速傳感器安裝過程，減小因安裝接線錯誤而造成的傳感器損壞。
ZA-9801D手持儀有一路（兩個接口并聯）傳感器接口，由手持儀內部DC/DC轉換電路提供傳感器所需正負電源。
大數字顯示，簡單易用，低亮度環境可開啟背光，方便查看數據。
二、功能
內置大容量鋰電池，能向傳感器提供正負電源，無需現場尋找外部供電。
大屏液晶顯示屏，顯示傳感器電壓數值、紋波、頻譜等信息。
一鍵開關機，長時間不使用自動關機。
通用USB數據線充電。
?全機采用模塊化結構，可方便升級。
三、外觀與接口
如圖所示：

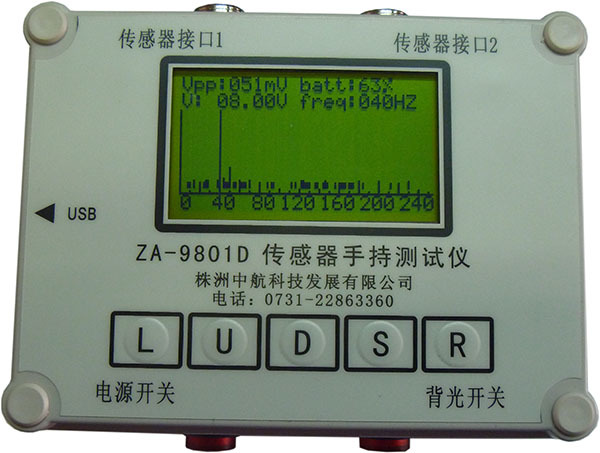

（圖3.1）總體外觀
如圖3.1（參考數據由信號發生器產生）圖中“Vpp：”表示紋波數據；“batt：”表示電量大??；“V：”表示傳感器電壓數值；“freq：”表示計算所得紋波頻率（0<freq<256）。圖形為256HZ fft頻譜分析。
后側：電源開關（左）、背光開關（右）

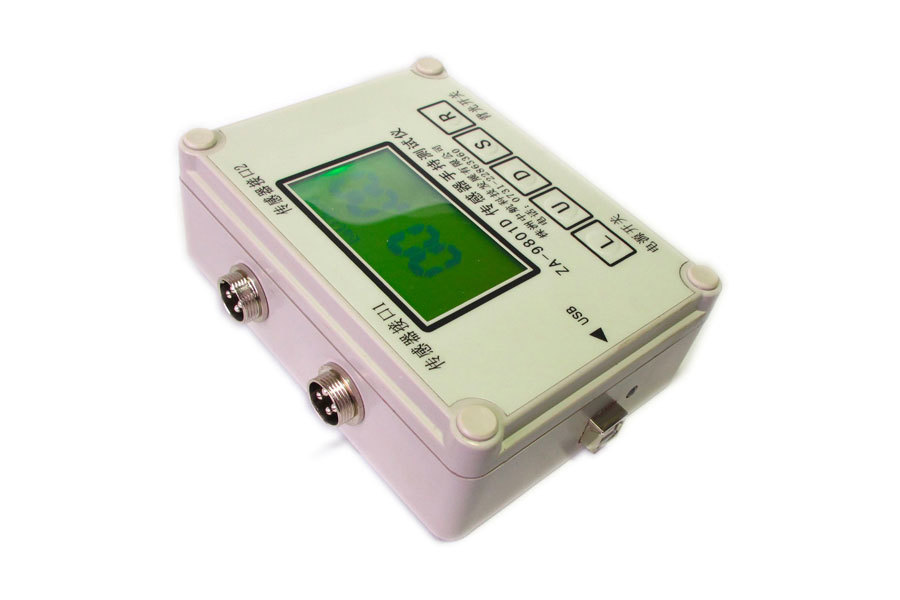

（圖3.3）

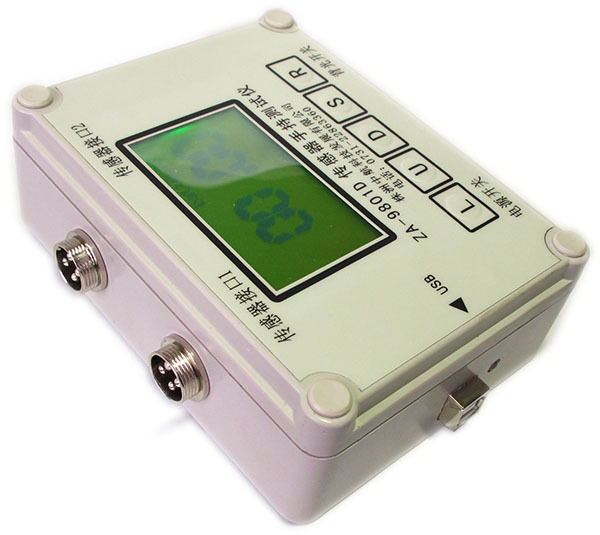

前側：傳感器接口1、傳感器接口2 （兩接口并聯）與上側：液晶屏
四、技術參數
1、液晶顯示屏：分辨率128×64，有效顯示區65.5mm(寬) ×37.5mm(高)。
2、按鍵：輕觸式（電源開關）與自鎖按鍵（背光開關）。
3、工作電源：內置鋰電池
4、輸入信號：ZA系列電渦流傳感器或ZA-LF超低頻振動傳感器
5、測量范圍：±24V
6、電源輸出：DC±15V，DC±24V （可定制）
7、工作環境：溫度：0～55℃ 相對濕度：≤85%
8、整機尺寸：140（寬）×105（高）×45（深）mm
9、螺孔尺寸：M4沉頭螺絲
