ZA-3004D型轉子振動/相位分析監控記錄儀
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表
ZA-3004D型轉子振動/相位分析監控記錄儀
ZA-3004D型轉子振動/相位分析監控記錄儀，采用多個高速AVR單片機相互協作、高效的ASIC采樣保持機制、強大的嵌入式實時操作系統進行協調控制；利用鍵相倍頻電路發出的脈沖信號觸發單片機進行多通道信號的高速實時同步采樣。
儀表在保證各通道進行同步高速實時數據采集和保存、數據運算、邏輯判斷、D/A輸出更新的同時，又能很好的完成轉速及振動（位移）值的實時顯示、數據記錄、歷史曲線繪制、軸心軌跡圖、事件報警、聯機通訊等多種功能。
ZA-3004D轉子振動/相位分析監控記錄儀既可以用來測量機組的轉速的同時測量轉子振動高點及高點的相位、顯示轉子軸心軌跡（李薩如圖）、進行動平衡分析；還可以當做常規振動測量?jī)x使用，有頻譜分析（FFT圖）和實時示波等功能。
ZA-3004D轉子振動/相位分析監控記錄儀克服了傳統儀表通道少、電路運算速度慢、無同步、頁面假死、功能單一、容易受到干擾而死機或復位等缺點，為航空、航天工程，汽車、船舶工程，大型旋轉設備等領域提供了可靠的分析方法和有力控制手段。
特色功能
采用高精度時鐘芯片，走時準確，獨立電池，掉電不丟數據
兩路振動傳感器信號輸入，數據可靠
一路鍵相信號輸入，倍頻穩定
一路渦流轉速信號輸入通道
可在線查看電渦流傳感器安裝中點電壓，從而判斷探頭安裝是否正確檢測，并有OK燈指示
大屏幕全中文界面，使查看數據和修改參數變得直觀清晰
可實時記錄并隨時查看歷史數據，分析機組開機、關機、以及帶負荷變化時的測量值變化
在顯示軸心軌跡圖（李薩如圖）的同時可顯示機組當前的轉速值和軸振動的最大最小值
當選擇單通道分析功能時，儀表在顯示機組當前轉速值的同時還顯示機組軸振動的最大值（高點）最小值（低點）的位置及相位差
可進行實時FFT頻譜分析，了解振動頻率區間分布
可查看單通道的實時波形
具備事件報警提醒和記錄功能，并與歷史數據相關聯，方便查詢機組之前的運行情況
具備4~20mA電流信號輸出接口
兩個通道都具備二級繼電器保護干接點，報警延時時間可以根據需要設定
配有RS232/485通訊接口，支持 Modbus協議棧，方便數據轉存和共享
?全鋁小型機箱， 可安裝在機組現地LCU控制柜中
外觀與接口
嵌入式安裝，方便快捷

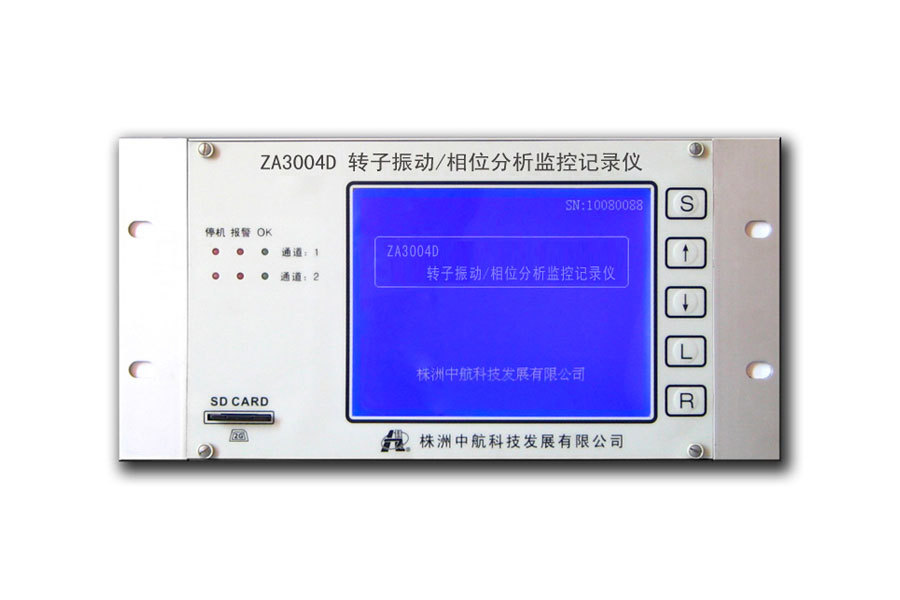

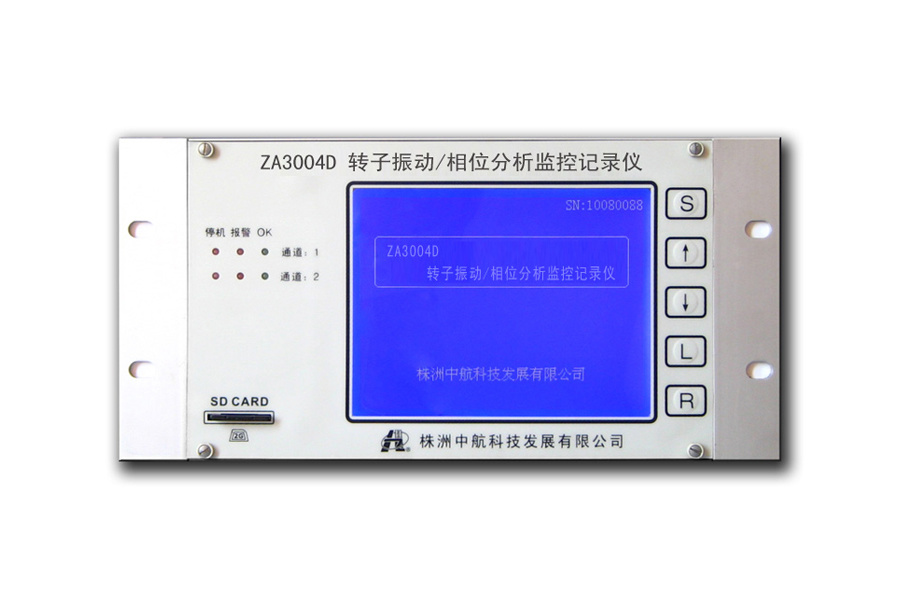

前面板：主機通訊模塊，各功能模塊
后面板：有電源輸入，保險絲，通訊接口，傳感器接口，繼電器接口，電流輸出接口
技術參數
1、每個通道獨立正常、報警、停機LED指示燈
2、5.7寸大屏幕液晶顯示器，分辨率320*240
3、按鍵輸入：輕觸式獨立按鍵
5、工作電源： 220VAC±10% 50Hz或220VDC，功耗≤10W
6、RS232或RS485通訊接口
7、輸入信號：ZA系列電渦流傳感器或ZA-LF超低頻振動傳感器
8、電流輸出：4～20mA 負載≦500Ω
9、報警、停機兩級繼電器干接點輸出，均帶有常開常閉觸點
10、報警接點容量：AC220V/6A，DC28V/6A
11、顯示方式：發光管指示狀態，液晶屏和數碼管顯示數據
12、測量范圍：可定制
13、電源輸出：DC ±24V，±15V，+5V *
14、工作環境：溫度：0～55℃ 相對濕度：≤85%
15、圓周最大鍵相倍頻數：512
16、FFT最高精度：1Hz ，可測最高頻率2048Hz
17、示波器最低頻率：2Hz，最高頻率：800Hz
19、整機尺寸：468（寬）×178（高）×310（深）mm
20、開孔尺寸：430（寬）×180（高）mm
21、螺孔尺寸：445（寬）×102（高）mm M6螺栓

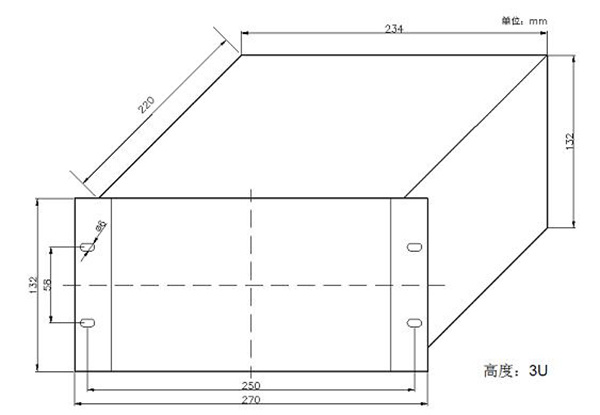

機箱外形尺寸(圖）

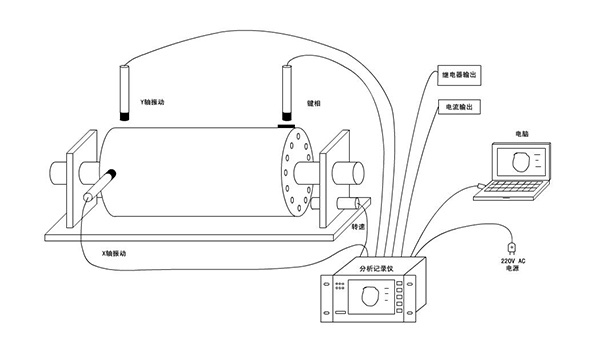

產品接線示意圖
