ZA-2012D 型雙通道軸振動監控記錄儀
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表

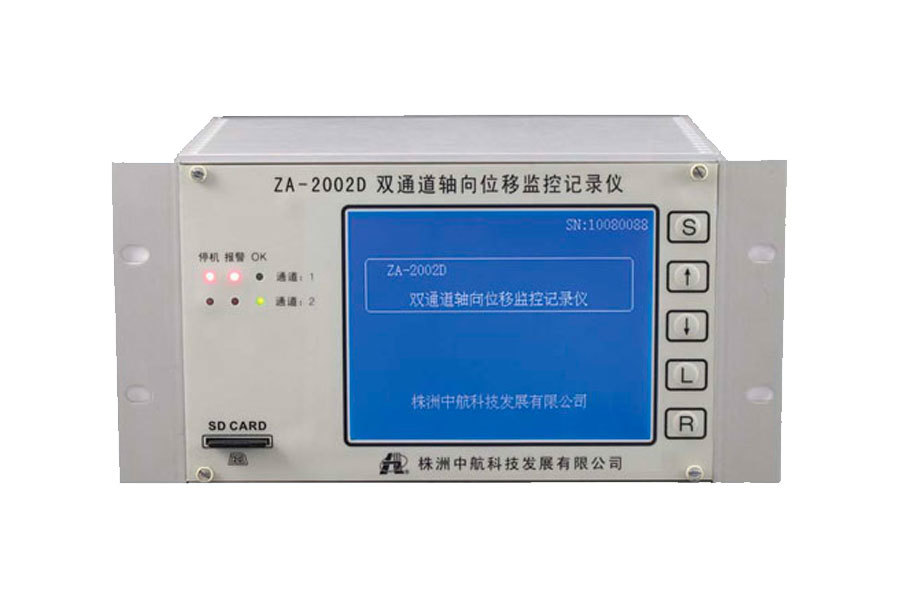

ZA-2012D 型雙通道軸振動監控記錄儀
ZA2012D型雙通道軸振動監控記錄儀基于嵌入式實時操作系統平臺、采用5.7寸高分辨率液晶顯示器、配接ZA系列的電渦流位移傳感器，用于監測汽輪機、水輪機、鼓風機、電機等旋轉機械的大軸或轉子的徑向跳動（軸振動），并對軸的徑向運行狀態進行監測和記錄；具備二級繼電器保護干接點和數據記錄示波功能，可對旋轉機械轉子的徑向運行狀況提供可靠的保護并提供日常預測性維護指導。
ZA2012D具備兩個各自獨立的信號輸入、數據/圖形顯示、數據記錄、兩級繼電器干接點信號輸出、以及與軸振動相對應的4～20mA電流信號輸出、通道狀態指示燈等功能。
中文界面，圖形顯示，功能豐富；同時還配備RS232/485通訊接口以及SD卡存儲器接口，方便連接計算機、DCS、PLC等其他現場控制設備和數據輸出轉存分析。
外觀新穎大方、結構合理、性能穩定、質量可靠、測量準確、使用方便，超強抗電磁干擾能力；讓傳統的LED數碼管式軸振動監測儀表相形見拙，代表旋轉機械狀態檢測儀表的發展方向，是我公司多年嘔心瀝血之力作！
應用范圍
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的軸或轉子的徑向跳動（軸振動）的監測、保護和錄波。
接口說明
1.輸入接口
1) 傳感器信號輸入：最多兩支電渦流位移傳感器
2) 鍵盤輸入：輕觸式觸摸鍵盤
3) 供電電源輸入：220VAC ±１０％ 50/60Hz
2.輸出接口
1) 5.7寸大屏幕液晶顯示器，分辨率320*240
2) 獨立的兩組正常、報警、停機LED指示燈
3) 報警、停機兩級繼電器干接點輸出，均帶有常開常閉觸點
4) 與軸振動相對應的4～20mA模擬信號輸出
5) RS232或RS485通訊接口
6) 大容量存儲器SD卡輸出接口
7) 多種傳感器供電電源輸出接口
主要功能(注：*部分為選配功能)
1.顯示功能：
5.7寸超大屏幕液晶顯示器和LED指示燈，支持兩個通道同時工作，支持多界面顯示，全中文顯示各種數據、圖形，在任何工作界面下不影響數據的測量和監控、記錄。
1) 測量數據顯示
2) 實時波形顯示
3) 轉速顯示
4）1×相位顯示
5) 通道參數在線校準
6）數據記錄追憶查看
7) 環境參數、傳感器參數設定
2.檢測功能
系統具有多種檢測功能，方便安裝、診斷和調試。
1) 轉軸的徑向跳動(軸振動)測量
2) 報警、停機狀態判斷
3) 傳感器安裝正確與否判斷
4) 傳感器安裝中點電壓GAP查看
5) 通道失效檢測：一個通道發生故障，會自動停用該通道，另一個通道繼續工作
6) 探頭磨損、傳感器接線不良、傳感器信號斷線等系統故障自診斷：診斷發現系統出現故障時，自動旁路報警/停機繼電器的輸出
7) 上電及掉電檢測：發現系統處于上電及掉電狀態，自動旁路報警/停機繼電器輸出
3.設置功能
豐富的設置功能，能更好的適應現場應用（需有授權密碼進入）。
1) 環境參數、傳感器參數設置
2) 傳感器安裝中點電壓設定：傳感器的安裝中點電壓可由手工設定，方便現場安裝及安裝中點電壓的多次遷移
3) 報警、停機點的數據設定
4) 兩個通道報警、停機繼電器“與”“或”邏輯設定
5) 報警狀態保持功能設定
6) 數據錄波間隔時間設定
7) 報警、停車繼電器延時時間設定：延時時間可在0～200秒內設定
8) 4～20mA電流模擬信號輸出，可設定去抖動延時
4.記錄功能
內置FLASH存儲器，保護參數和歷史數據，斷電后可永久保存。
1) 數據記錄：按數據錄波的設定時間間隔記錄數據，數據記錄長度與存儲器的容量和記錄數據的設定時間間隔有關，如果設定1秒鐘記錄一個數據，可以記錄長達一個星期的數據
2) 事件記錄：記錄報警/停車、上電/掉電、傳感器安裝有效與否等事件的狀態，一共可以記錄200個事件
3) 可將數據導入SD卡生成數據文件、將事件導入SD卡生成事件文件，也可數據自動轉存*
5.校準功能
特有的校準功能，方便校準，保證數據準確。
1) 傳感器信號數據校準：即使傳感器出現偏差，也可通過該功能實現精確補償
2) 通道測量數據校準
6.時鐘功能
硬件時鐘，精確走時，內置電池，掉電后時鐘繼續正常運行
1) 顯示當前時間日期
2) 鬧鐘功能，可設定投運時間*
7.通訊功能
RS232/485通訊接口可與計算機、DCS、PLC等設備連接，可進行遠程參數設定、數據查詢。通訊協議自定。
8.文件管理功能
集成文件管理功能，可查看、刪除文件。
技術指標
物理指標：
1. 輸入信號：ZA21系列電渦流傳感器
2. 顯示方式：LED發光管指示測量狀態；液晶屏顯示數據，準確度:±0.5％
3. 測量范圍：0～999μm
4. 轉速范圍：0～9999μm r/min
5. 電流輸出：4～20mA 負載≦500Ω
6. 電源輸出：DC ±24V，±15V，+5V
7. 報警接點容量：AC220V/6A，DC28V/6A
8. 頻響范圍：常規：5Hz～500Hz
低頻：0.5Hz～100Hz
9. 振動測量誤差：≤±5%
10.轉速測量誤差：＜0.1%
11.相位測量誤差：≤3°
12.工作電源：交流220VAC±10% 50Hz 功耗≤10W
13.安裝方式：嵌入機柜
物理指標：
1. 整機尺寸：223（寬）×133（高）×210（深）mm
2. 開孔尺寸：236（寬）×135（高）mm
環境指標：
1. 工作環境：溫度：0～55℃相對濕度：≤85%
