ZA-ZS-3轉速信號裝置
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表

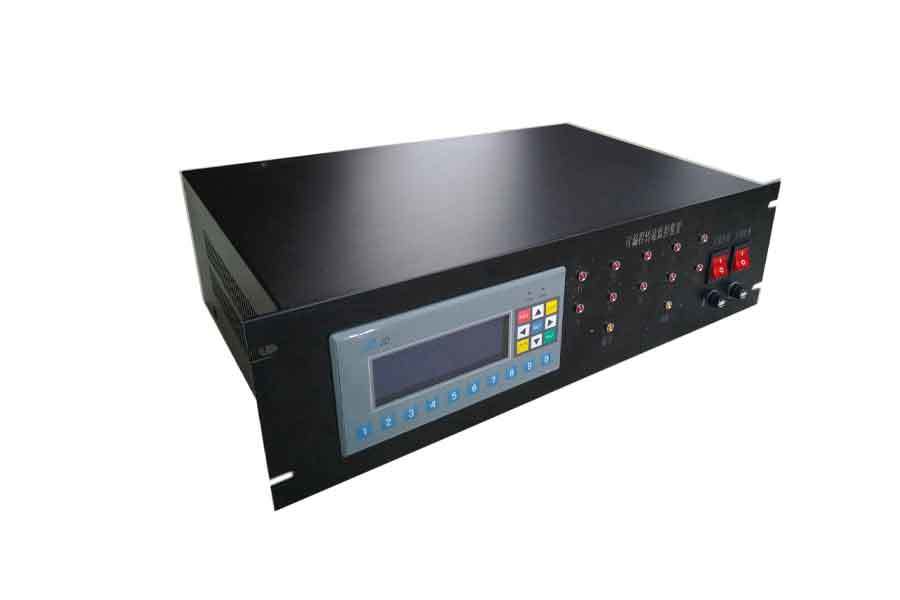

ZA-ZS-3轉速信號裝置
ZA-ZS-3轉速信號裝置用于測量水輪發電機組的轉速，并根據轉速輸出10個對應的繼電器接點信號。設備采用220VAC和220VDC獨立雙電源冗余供電，2路測速齒盤和1路PT三通道轉速測量（可任選三路、兩路和一路信號），電路采用西門子S7-200PLC作為測量控制處理器，液晶顯示器顯示，電路采用表面貼片（SMT）工藝制造。本設備還包含機組蠕動監測功能，可發出蠕動報警信號。
轉速測量方式
本轉速信號裝置測量信號來自發電機PT和安裝在機組大軸上同步旋轉的測速齒盤探頭?？梢圆捎?路齒盤+1路PT或者其中任意兩路和一路信號源，均能正常工作。
測速齒盤
測速齒盤固定在機組大軸上，實際上它是把合在機組大軸上的兩個半環構成的一個齒圈，它隨著機組的旋轉而轉動，反映出機組的轉速。
測速探頭
測速探頭是一個電感型接近開關，安裝直徑為M18。探頭與齒盤的安裝間距為3mm。
技術參數
1．供電方式：采用交、直流雙電源供電，任意切換無擾動。AC220V±20%,DC220V±20%（DC110V±20%）
2．測量信號路數： 2路齒盤，1路殘壓；
3．頻率測量范圍：1—150HZ；
4．頻率測量精度：0.005HZ；
5．殘壓信號范圍：0.3—200V；
6.具有蠕動信號測量功能；
7．?dāng)?shù)顯內容：發電機頻率，轉速百分比，各路輸出整定值，最高轉速（頻率）記憶；
8．齒盤尺寸：根據電廠大軸尺寸極對數定（此設備不含齒盤裝置，需定制）；
9．重量：10kg。
