ZA-ZBJ系列雙通道振動擺度監控裝置
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表
ZA-ZBJ系列雙通道振動擺度監控裝置
ZA-ZBJ系列雙通道振動擺度監控裝置，應用了現代高性能高速單片機、高性能A/D和D/A芯片并支持RS485組網功能，是新一代智能化數字化儀表。它外接電渦流位移傳感器或低頻振動傳感器，可在線監測水輪發電機組主軸X、Y方向的徑向振動或監測點的垂直和水平的振動量。該儀表具有雙通道數字顯示、模擬量輸出、報警開關量輸出，以及RS485通訊接口。

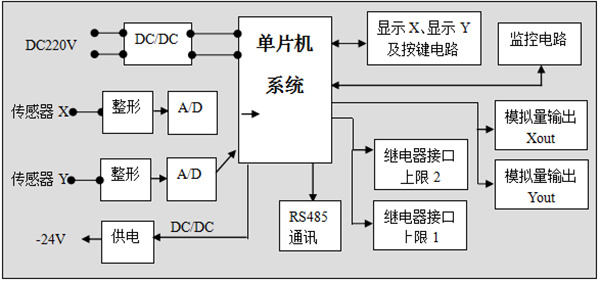

功能原理
電渦流位移傳感器或低頻振動傳感器輸出的電壓信號輸入儀表后，經過整形變換送入AD采樣芯片，再由單片機采樣比對算出電壓變化的峰峰值，然后換算到實際振動量顯示出來，同時還要比較報警，更新電流，及應對RS485通訊命令。
產品特點
1.采用了高性能單片機和高精度A/D采樣芯片，測量精度高、實時性強；
2.裝置同時顯示兩個通道的數據，可選擇顯示精度0.01mm或0.001mm；
3.兩通道的擺度或振動的測量模式不需設置，直接都支持；
4.提供報警狀態顯示和常開接點輸出，雙通道兩級報警值可單獨設置，采用兩個通道“或”邏輯高值報警方式；
5.為防止接點誤報警，可設定接點延時動作，有效去除干擾信號的影響；
6.具有標準4～20mA 電流輸出和RS485（MODBUSRTU），方便連接上位機；
7.具有斷電記憶、參數自動保存功能；
8.具有一鍵查看安裝間隙電壓功能，方便現場探頭安裝；
9.儀表制造加工工藝先進，完善的系統自檢功能；
10.提供-24V傳感器的工作電源。
技術參數
輸入信號： 兩通道，電渦流位移傳感器電壓信號或低頻振動傳感器電壓信號；
測量頻響范圍： 0.5～2500Hz；
測量精度： 0.002mm；
測量范圍： 0~ 5.000mm；
靈敏度： 8.00V/mm(默認，可自行按鍵修改)；
數顯方式： 雙通道4位數碼管，精度可選；
開關量輸出信號： 兩路報警輸出，每個通道兩級可獨立設定，以“或”邏輯組合高值輸出；
模擬量輸出： 對應量程DC 4～20mA(負載電阻525Ω)；
通訊接口： RS485（MODBUSRTU），9600-8-2 none
輸出接點容量： 5A/250VAC，5A/30VDC；
傳感器供電： -24V；
工作環境： 溫度0～50℃ 濕度＜85%；
外形尺寸： 盤裝160×80×250mm；
工作方式： 連續
電源： DC110～340V或 AC85～265V/50Hz
功耗： < 5W
