產品概述

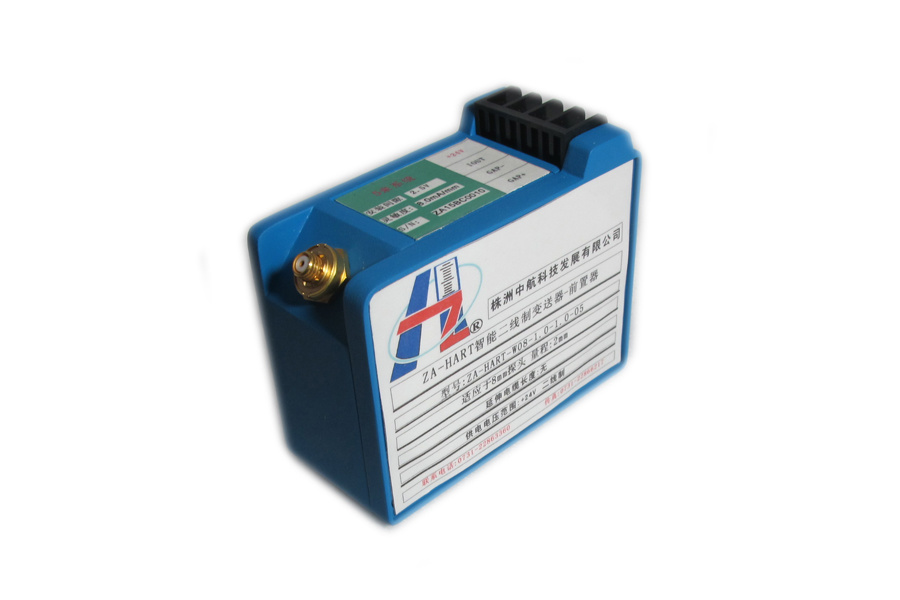

基于HART通訊協議的ZA-HART系列智能二線制變送器，利用嵌入式技術，在電路內部集成了高速單片機、HART協議芯片以及16位4～20mA數字電流環?？梢耘c各種振動速度傳感器、振動加速度傳感器、電渦流位移傳感器、以及轉速傳感器駁接，用于實時在線測量旋轉機械轉子的振動、位移、轉速等。

該變送器的主要特點：

① 整個系統為二線制設備，模擬量與控制命令、過程參數、設備組態、校準、診斷信息、測量結果都通過同一根導線傳輸。

② 可以通過帶HART協議的設備(如PLC、HART手持器等)在線修改諸如所配接傳感器的靈敏度、變送器滿量程、報警值等參數，而不僅僅受首次訂貨時的參數約束。

HART(Highway Addressable Remote Transducer,可尋址遠程傳感器高速通道)通信協議由美國Rose-mount公司于20世紀80年代中期推出,之后又進行了修訂和增補,作為開放標準由HART通信基金會HCF向全世界發布,主要用于現場智能儀表和控制室系統間進行數字通信。由于兼容傳統的4～20mA模擬系統的HART通信協議具有諸多優點,發展至今,它已被世界上三分之二以上的現場設備所采用,成為智能工業控制領域事實上的國際標準。

HART協議是一種兼容現行4～20mA模擬系統的過渡性現場總線標準,協議具備以下特點：在4～20mA模擬信號上疊加數字信號進行雙向數字通信,兼容現行模擬體制;可同時進行點對點的4～20mA模擬和數字通信;可以使用多站方式進行通信;可傳送被測變量、設備設置參數、設備檢測結果等多種信息;開放的體系結構,任何廠商和用戶都能夠免費得到;數字響應時間為500ms,突發方式為300ms。HART協議參考ISO/OSI,采用它的簡化三層模型結構,包括第一層物理層,第二層數據鏈路層和第七層應用層。

物理層規定信號的傳輸方法、傳輸介質。HART協議為實現模擬通信和數字通信同時進行而互不干擾,采用基于Bell202標準的FSK頻移鍵控信號,在低頻的4～20mA模擬信號上疊加音頻數字信號進行雙向數字通信。音頻數字信號的幅度為0.5mA,數據傳輸率為1200bps,1200Hz代表邏輯“1”,2200Hz代表邏輯“0”,如圖1所示。

---由于FSK信號的平均值為0,所以不影響傳送給控制系統的模擬信號的大小,保證了與現有模擬系統的兼容性。圖2所示為HART協議的數字和模擬信號疊加后同時傳輸?shù)氖疽鈭D。通信介質的選擇視傳輸距離長短而定,采用雙絞電纜傳輸時最大傳輸距離可達1500m,線路總阻抗應在230～1100Ω之間。

高集成度，無須前置器，高可靠性

ZA-HART集成了前置器、變送器的功能，使用ZA-HART僅需要與相應的傳感器配套使用。

由于省卻了前置器，使得監測的組件進一步的減少，所以可靠性大大提高。

安裝簡單方便、各種參數可通過HART協議智能調整

ZA-HART系列智能二線制變送器安裝極為方便，可以安裝在現場，亦可以安裝在控制室里。

由于采用了HART通訊協議，該智能二線制變送器可以通過帶HART協議的設備(如PLC、HART手持器等)在線修改諸如所配接傳感器的靈敏度、變送器滿量程、報警值等參數，而不僅僅受首次訂貨時的參數約束，大大的方便了用戶。

技術指標

電氣指標：

外接電源： 外接探頭：

22-30VDC，100mA; 高頻接頭或三芯端子

緩沖輸出(GAP )： 變送輸出：

靈敏度：傳感器原始靈敏度; 4～20mA

最大傳輸距離： 線性范圍：

300米。 量程：用戶選定;

軸位移線性誤差： 軸振動線性誤差

<1%FS(最小二乘法，25oC) <5%FS

絕對振動線性誤差 轉速線性誤差

<10%FS <0.1%FS

溫度系數：

< 0.1% FS / oC;

物理指標

濕度： 90%非凝固

尺寸：30W×78L×70H(mm3)

重量：1000克

訂貨指南：

① 絕對振動測量—配接振動速度傳感器(不含振動速度傳感器)

A B C D

ZA-HART-SX-XX.X-XXX- XX

A:測量類型選擇

S1: 測量烈度有效值(mm/S RMS)

S2:，測量位移峰峰值(um Pk-Pk)

B: 配接傳感器的靈敏度(mV/mm/S)

20.0: 20.0 mm/S

28.5: 28.5mm/S

C: 滿量程(量綱與測量類型相對應)

010: 10

100: 100

D: 傳感器到變送器之間的距離

01: 1m

10: 10m

②絕對振動測量—配接振動加速度傳感器(不含振動加速度傳感器)

A B C D

ZA-HART-AX-XXX.X-XX-XX

A:測量類型選擇

A1: 測量加速度峰值(m/S2 Pk)

A2： 測量烈度有效值(mm/S RMS)

A3： 測量位移峰峰值(um Pk-Pk)

B: 配接傳感器的靈敏度(mV/m/S2)

010.0: 10.0 mV/m/S2

100.0: 100.0 mV/m/S2

C: 滿量程(量綱與測量類型相對應)

010: 10

100: 100

D: 傳感器到變送器之間的距離

01: 1m

10: 10m

③軸位移/軸振動及轉速測量—配接電渦流位移傳感器(內置前置器)

A B .. C

ZA-HART-WXX-X.X-X.X(或XXX或XXXXX)-XX

A: 配接探頭直徑

W08: 配接直徑為Φ8的電渦流探頭

W11：配接直徑為Φ11的電渦流探頭

W00：配接磁阻式轉速傳感器

B: X.X-X.X: 軸位移滿量程(軸位移、軸振動、轉速三選一)

1.0-1.0： -1.0mm～+1.0mm

2.0-3.0： -2.0mm～+3.0mm

XXX：軸振動滿量程(軸位移、軸振動、轉速三選一)

050: 50um

120: 120um

XXXX：轉速滿量程(軸位移、軸振動、轉速三選一)

00500: 500 轉/分

01200: 1200轉/分

15000： 15000轉/分

C: XX：外接電纜系統

05： 5m電纜系統 09： 9m電纜系統

☆ 探頭的選型請參見《ZA21系列電渦流位移傳感器》探頭選型部分。
