ZH160系列多通道電渦流位移傳感器
關鍵詞：
電渦流位移傳感器、振動速度傳感器、相關測試儀表

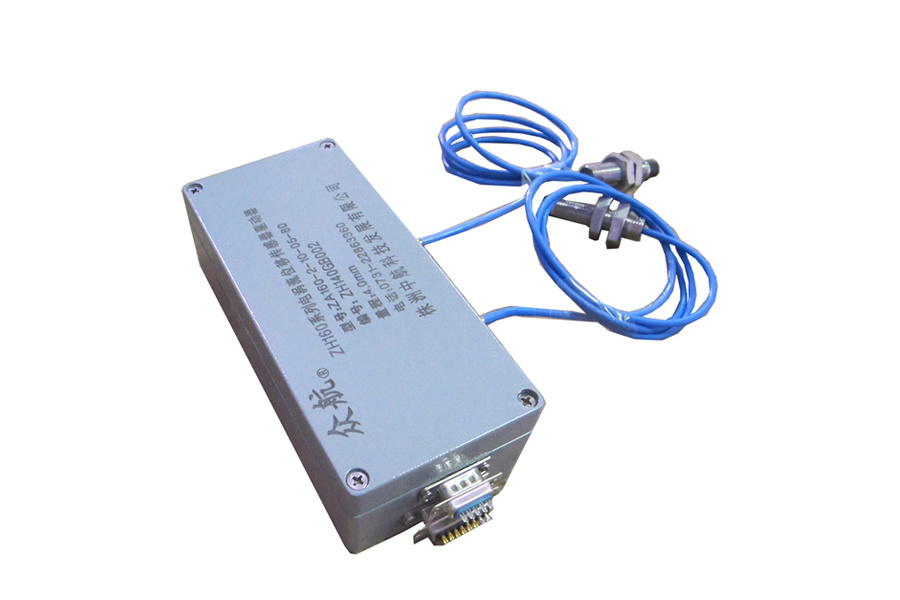

ZH160系列多通道電渦流位移傳感器
眾航牌® ZH160系列多通道電渦流位移傳感器是我公司歷經三年多研制而成的一種新型電渦流位移傳感器。該系列產品匯集了多項最新的前沿技術，顛覆了傳統的電渦流傳感器對被測目標物材質敏感而產生靈敏度變化過大、測量量程縮短、線性度變差等缺陷;由于采用獨特的同步驅動技術，使得兩探頭之間的距離即使靠近到只有探頭直徑的1.5倍也不會產生交叉干擾，特別適合于路軌、微小轉軸等緊湊空間測量場所。采用獨特的溫度自動補償技術，把電渦流技術提高到了一個新的高度。
與傳統的電渦流傳感器相比該新型傳感器有如下顯著特點：
1.一個驅動器可同時驅動6路電渦流傳感器同時工作。
2. 與被測目標物材質無關：目標物為導磁體的金屬之間及非導磁體的金屬之間無需重新標定;導磁體和非導磁體之間的靈敏度偏差不大于5%;被測目標物采用不同的材質時其線性量程不受影 響。※ 如果要求對材質的無關性靈敏度偏差小于5%,則傳感器的死區會比較遠(見第三章位移特性試驗報告)。否則，對材質的無關性靈敏度偏差小于10%(見2.1.①)。
3.金屬板材間接縫辨識能力強。常規電渦流傳感器在兩塊金屬板的接縫小到一定距離時，就失去了辨別是否有接縫的能力。
4. 由于采用同步驅動技術，使得由同一驅動器驅動的兩相鄰探頭之間的距離可以縮小到探頭直徑的1.5倍而不產生交叉干擾(傳統的電渦流傳感器要求3倍直徑)。特別適合于路軌、微小轉軸等緊湊空間測量場所。
5.高頻響：最高可達0~80KHz。高分辨率：0.002%FS(RMS)。
6. 非線性度：<±0.25%FS(僅對于出廠校準材質，非校準材質要達到±0.25%FS的非線性度需重新校準)。
7. 信號可任意選擇單端輸出或差動輸出。
8. 極高的抗電磁干擾能力
9. 同規格探頭可以互換!
10. 產品性能達到或超過美國LION公司的ECL132以及德國米依公司的eddyNCTD3010。
主要技術特征
1.探頭技術指標
① 探頭型號與測量量程
|
探頭型號與測量量程
|
||||||
|
型號 |
量程 mm |
死區A mm 45#鋼 |
死區B mm 45#鋼 |
分辨率 |
||
|
1KHz （紋波<10mV） |
10KHz （紋波<20mV） |
80KHz （紋波<50mV） |
||||
|
U03 |
0.50 |
0.05 |
|
0.02 |
0.04 |
0.30 |
|
U05 |
1.25 |
0.25 |
|
0.05 |
0.10 |
0.75 |
|
U08 |
2.00 |
0.35 |
|
0.08 |
0.16 |
1.20 |
|
U12 |
3.50 |
0.60 |
2.9 |
0.14 |
0.28 |
2.10 |
|
U18 |
5.00 |
0.75 |
|
0.20 |
0.41 |
3.05 |
|
U25 |
8.00 |
1.25 |
|
0.28 |
0.57 |
4.88 |
|
U38 |
12.5 |
1.5 |
|
0.48 |
0.96 |
7.16 |
|
U50 |
15.0 |
2.00 |
|
0.66 |
1.32 |
9.91 |
※ 死區A:材質無關性<10%; 死區B :材質無關性<5%
② 探頭型號尺寸
|
探頭尺寸
|
|||||
|
A型 |
頭部體直徑 |
螺紋規格 |
B型 |
頭部體直徑 |
螺紋規格 |
|
- |
- |
- |
U3B |
|
M3X0.5 |
|
U5A |
Φ3.4 |
- |
U5B |
Φ3.4 |
M5X0.75 |
|
U8A |
Φ6.2 |
- |
U8B |
Φ6.2 |
M8X1 |
|
U12A |
Φ10.0 |
- |
U12B |
Φ10.0 |
M12X1 |
|
U18A |
Φ15.8 |
- |
U18B |
Φ15.8 |
M18X1 |
|
- |
- |
- |
U25B |
Φ25.0 |
M18X1, |
|
- |
- |
- |
U38B |
Φ38.0 |
M18X1, |
|
- |
- |
- |
U50B |
Φ50.0 |
M18X1, |
|
C型 |
頭部體直徑 |
螺紋規格 |
D型 |
頭部體直徑 |
螺紋規格 |
|
U3C |
Φ2.92 |
- |
- |
- |
- |
|
U5C |
Φ4.9 |
- |
U5D |
Φ3.4 |
M5X0.75 |
|
U8C |
Φ7.9 |
- |
U8D |
Φ6.2 |
M8X1 |
|
U12C |
Φ11.9 |
- |
U12D |
Φ10.0 |
M12X1 |
|
U18C |
Φ17.9 |
- |
U18D |
Φ15.8 |
M18X1 |
